Gf-NVt-Lösungen
Eine leistungsfähige Glasfaserinfrastruktur beginnt mit durchdachten Systemlösungen. Die NE3-Netzverteiler von gabocom und HellermannTyton Telecoms verbinden Mikrorohrsysteme, Fasermanagement und Netzverteiler zu einer durchgängigen End‑to‑End‑Lösung für moderne FTTx-Netze.
Der Netzverteiler in der Netzebene 3 (NE3) ist ein zentraler Verteilpunkt im Zugangsnetz. Hier werden Glasfasern strukturiert geführt, gespleißt und auf Hausanschlüsse verteilt. Moderne Lösungen ermöglichen zusätzlich vorkonfektionierte Schnittstellen, wodurch Installation, Wartung und Erweiterung deutlich vereinfacht werden.
Gf-NVt verbinden Backbone-Infrastruktur mit Teilnehmeranschlüssen und sind entscheidend für effiziente FTTH-Rollouts.
End-to-End-System für den Glasfaserausbau
Die Lösung von gabocom basiert auf einem durchgängigen Systemansatz – vom speedpipe-Rohrverband bis zum Netzverteiler.
- Einheitliches Glasfasermanagement über alle Netzebenen
- Integration von Mikrorohren, Spleißtechnik und Verteilstrukturen
- Unterstützung von P2P, PON und WDM-Architekturen
- Einsatz in unterirdischen und oberirdischen Installationen
Ergebnis: maximale Systemintegrität und Betriebssicherheit über das gesamte Netz hinweg.
Produktmerkmale moderner KVz-Lösungen/Gf-NVt-Lösungen
Modulares Fasermanagement
- strukturierte Faserführung vom Eintritt bis zur Kassette
- bidirektionales Routing möglich
- konstanter minimaler Biegeradius (typisch 30 mm)
Flexible Spleiß- und Splitterintegration
- Single-Element- und Single-Circuit-Kassetten
- Integration von PLC-Splittern für PON-Netze
- kombinierbare Konfigurationen je nach Netzstrategie
Hochwertige Faserführung
- aktive Faserrouten verhindern Mikrobiegungen
- abgerundete Kanten vermeiden Beschädigungen
- sichere Fixierung mittels Faserhalteblöcken
Modulares Fasermanagement
Das Fasermanagement FMS ermöglicht eine optimale Faserverteilung und ein effizientes Fasermanagement – vom Eintritt bis zur Kassette und zwischen den einzelnen FMS‑Einheiten.
Spleißkassetten‑Optionen
Das modulare FMS unterstützt sowohl Single‑Element‑ als auch Single‑Circuit‑Kassetten – einzeln oder in kombinierter Ausführung.
Splitter‑Integration
Spleißkassetten für einzelne Fasern können mit PLC‑Splittern bestückt werden und ermöglichen so maßgeschneiderte Konfigurationen für passive Netzwerke.
Selbsttragende Kassetten
Die MKII‑IR‑Spleißkassetten verfügen über ein selbsttragendes Design für einfachen Faserzugang. Zwei Kabeleinführungen sowie frontseitig angeordnete Spleißpositionen sorgen für präzises und effizientes Spleißen.
Fasereinführungsblock
Der Fasereinführungsblock ist für eine effiziente Einführung der Glasfasern in das FMS ausgelegt. Er ermöglicht Richtungswechsel, stellt einen minimalen
Biegeradius von 30 mm sicher und schützt so die Faser entlang der Führung.
Faserhalteblöcke
Eingeführte Fasern werden mithilfe eines Faserhalteblocks fixiert. Ein dichter Schaumstoff sichert die Fasern zuverlässig und kann passend für unterschiedliche Kabeldurchmesser zugeschnitten werden.
Backboard-Lösungen

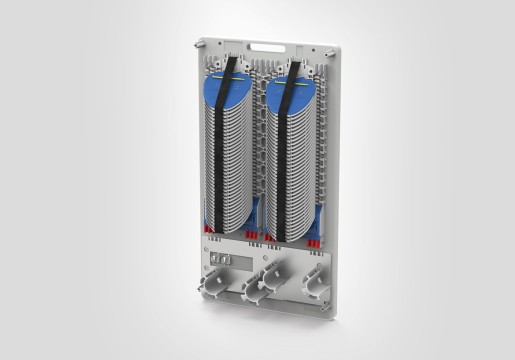

Point-to-Point (P2P)
Die HellermannTyton Point‑to‑Point‑(P2P-)Backboard‑Lösung wurde für den Einsatz in NE3‑Glasfasernetzen entwickelt und ermöglicht einen leistungsstarken P2P‑Glasfaserzugang für Gewerbeparks, Industriegebiete und ländliche Regionen.
Ausgelegt auf Skalierbarkeit, Ausfallsicherheit und einfache Betriebsführung, bildet sie einen zentralen Aggregations‑ und Verteilungsknoten innerhalb moderner Glasfaserinfrastrukturen.
Technische Merkmale:
- Maximale Spleißkapazität von 1.728 Fasern
- Kapazität für 72 SE‑ oder 144 SC‑B‑Spleißkassetten
- Fasermanagementsystem gewährleistet einen konstanten Biegeradius von 30 mm
- Bidirektionales Routing im FMS und auf den Spleißkassetten
- Crossover‑Brücke für das Routing zwischen gestapelten Kassetten
- Maximal 24 ANT‑Spleiße pro Kassette
- Einfache Erweiterung um P2MP‑ (PON‑) oder WDM‑Kassetten

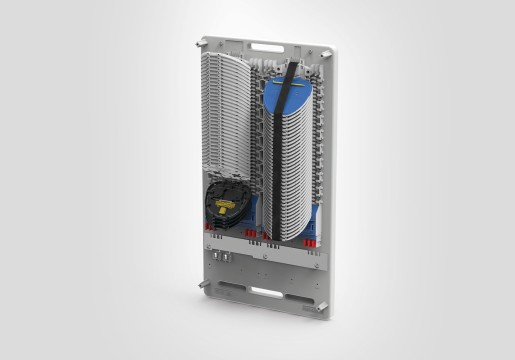

Point-to-Multipoint (P2MP)
Die HellermannTyton Point‑to‑Point‑(P2P-)Backboard‑Lösung wurde für den Einsatz in NE3‑Glasfasernetzen entwickelt und ermöglicht einen leistungsstarken P2P‑Glasfaserzugang für Gewerbeparks, Industriegebiete und ländliche Regionen.
Ausgelegt auf Skalierbarkeit, Ausfallsicherheit und einfache Betriebsführung, bildet sie einen zentralen Aggregations‑ und Verteilungsknoten innerhalb moderner Glasfaserinfrastrukturen.
Technische Merkmale:
- Maximale Spleißkapazität von 1.728 Fasern
- Kapazität für 72 SE‑ oder 144 SC‑B‑Spleißkassetten
- Fasermanagementsystem gewährleistet einen konstanten Biegeradius von 30 mm
- Bidirektionales Routing im FMS und auf den Spleißkassetten
- Crossover‑Brücke für das Routing zwischen gestapelten Kassetten
- Maximal 24 ANT‑Spleiße pro Kassette
- Einfache Erweiterung um P2MP‑ (PON‑) oder WDM‑Kassetten

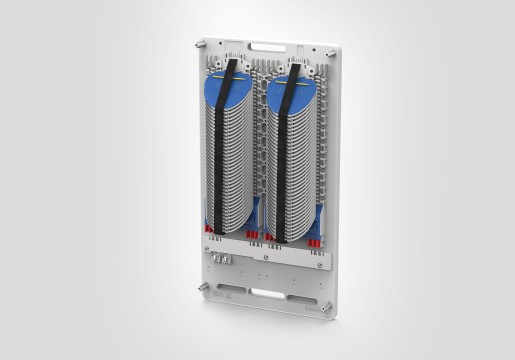

Wellenlängenmultiplexing (WDM)
Die HellermannTyton WDM‑Backboard‑Lösung ermöglicht die Übertragung mehrerer Signale über eine Glasfaser und unterstützt so eine effiziente Nutzung der Infrastruktur in der NE3.
Sie wurde speziell für Umgebungen entwickelt, in denen Glasfasertrassen stark ausgelastet oder begrenzt verfügbar sind, und erlaubt es Netzbetreibern, die Kapazität deutlich zu steigern, ohne zusätzliche physische Glasfasern verlegen zu müssen.
Technische Merkmale:
- Große Auswahl an WDM‑Kassettenkonfigurationen verfügbar
- FMS wird vormontiert geliefert – Kassetten gemäß Kundenspezifikation konfiguriert
- Fasermanagementsystem gewährleistet einen konstanten Biegeradius von 30 mm
- Bidirektionales Routing im FMS und auf den Spleißkassetten
- Crossover‑Brücke für das Routing zwischen FMS‑Stacks
- Maximal 24 ANT‑Spleiße pro Kassette

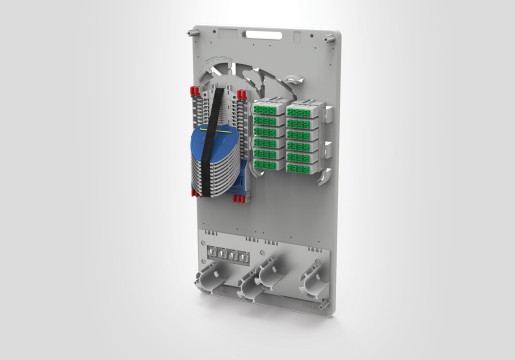

Vorkonfektioniert (P2P oder P2MP)
Die vorkonfektionierte Backboard‑Lösung von HellermannTyton ermöglicht eine schnelle und flexible Installation in NE3‑Glasfaser‑Zugangsnetzen.
Die Lösung unterstützt Point‑to‑Point‑ (P2P), Point‑to‑Multipoint‑ (P2MP) und WDM‑Architekturen und ermöglicht es Netzbetreibern, die Gehäusekonfiguration flexibel an lokale Netzstrategien anzupassen. Gleichzeitig wird ein schneller Ausbau unterstützt – insbesondere in dicht besiedelten Wohngebieten.
Technische Merkmale:
- Auswahl aus drei Konfigurationen oder einer beliebigen Kombination:
- P2P für dedizierte Wohnungsanschlüsse oder Premium‑Services
- P2MP für eine kosteneffiziente FTTH‑Versorgung
- WDM zur Kapazitätserweiterung bei hoher Faserdichte oder überlasteten Trassen
- Alle drei Optionen auf einer Spleißkassette oder Kassette verfügbar
- Maximal 96 LX‑/SX‑Anschlüsse
- Maximal 24 ANT‑Spleiße pro Kassette
- Fasermanagementsystem gewährleistet einen konstanten Biegeradius von 30 mm
- Bidirektionales Routing im FMS und auf den Spleißkassetten

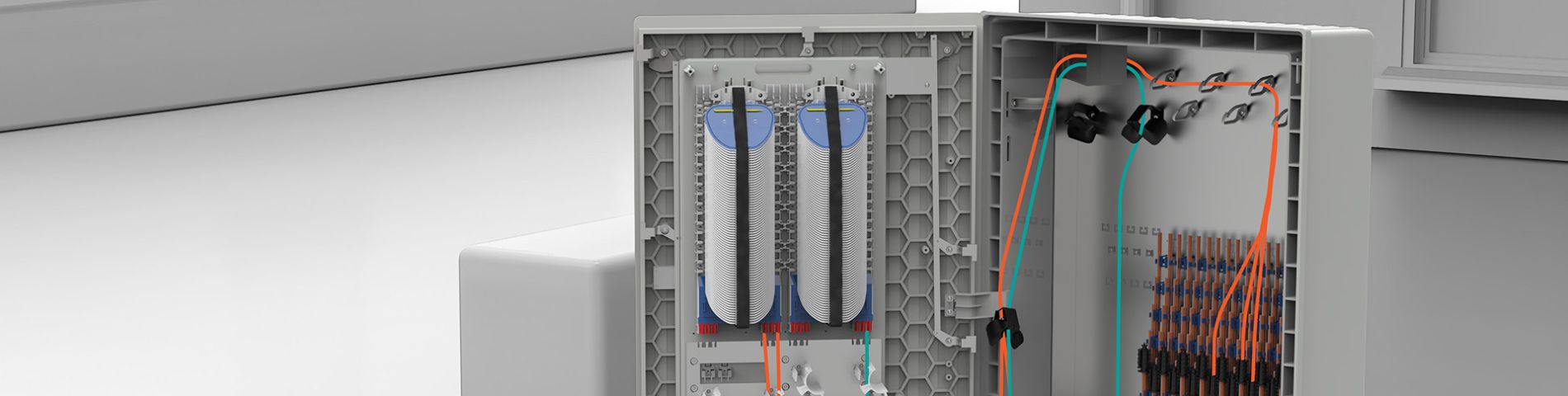

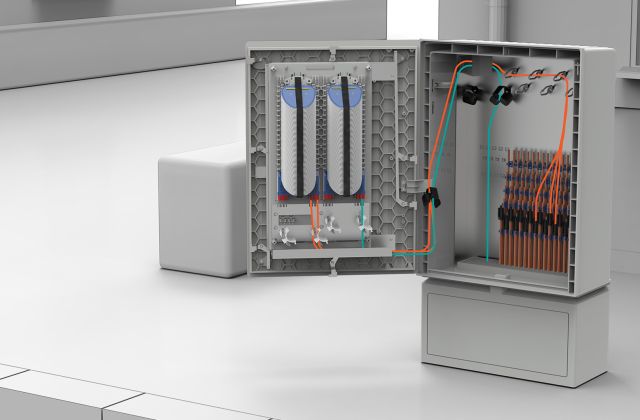

Langmatz
Mitgeliefertes Zubehör:
- Überlängenablage
- Verankerungsbügel für eingehende Kabel
- speedpipe Management‑Platte für bis zu 96 speedpipe ground bzw. Anschlusspunkte

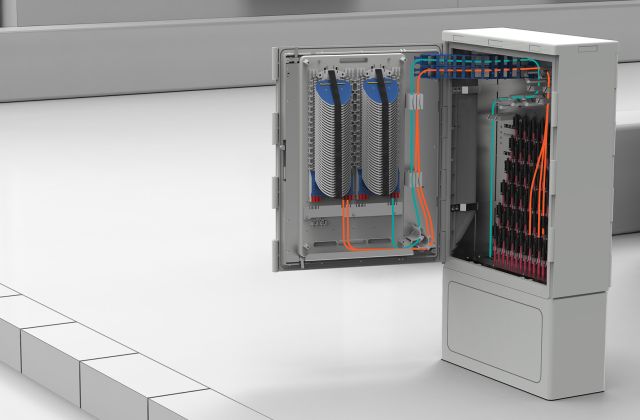

Sichert
Optionales Zubehör:
- Überlängenablage
- Verankerungsbügel für eingehende Kabel
- speedpipe Management‑Platte
Warum GF-NVt?
Vorkonfektionierte GF-NVt reduzieren Komplexität im Glasfaserausbau, beschleunigen die Installation und erhöhen die Netzqualität durch standardisierte Komponenten.
✔ Schnellere Bereitstellung
- deutlich reduzierte Installationszeiten
- weniger Spleißarbeiten vor Ort
- schnellere Inbetriebnahme
✔ Höhere Netzqualität
- werkseitig geprüfte Steckverbindungen
- gleichbleibende Qualitätsstandards
- geringeres Fehlerrisiko
✔ Einfache Wartung & Erweiterung
- klar definierte Patch- und Testpunkte
- schnelle Fehlerlokalisierung
- einfache Anpassung bei Netzwachstum
✔ Weniger Ausfallzeiten
- Änderungen ohne aufwändiges Spleißen
- reduzierte Störungen im Betrieb
- höhere Flexibilität über den Lebenszyklus
Technische Leistungsfähigkeit:
- bis zu 1.728 Fasern pro System möglich
- bis zu 144 Spleißkassetten pro Verteiler
- bis zu 96 Anschlüsse pro vorkonfektionierter Einheit
- flexibles Routing (P2P, PON, WDM kombiniert)
Skalierbar für unterschiedlichste Netzarchitekturen – von ländlich bis urban.
Einsatzbereiche
Gf-NVt-Lösungen kommen überall dort zum Einsatz, wo Glasfasernetze verteilt werden:
- Wohngebiete (FTTH / FTTC)
- Gewerbe- und Industriegebiete
- Mehrfamilienhäuser (MDU)
- Open-Access-Netze
Unverbindliche Produktberatung anfordern.
FAQ zu GF-NVt
- Was ist der Vorteil vorkonfektionierter Gf-NVt?
Sie reduzieren Installationszeit, Fehleranfälligkeit und Wartungsaufwand deutlich gegenüber klassischen Spleißlösungen.
- Welche Netzarchitekturen werden unterstützt?
P2P, PON und WDM – auch in Kombination innerhalb eines Systems.
- Wie wird die Faserqualität sichergestellt?
Durch definiertes Fasermanagement mit konstanten Biegeradien und geschützten Führungen.
- Wie flexibel sind die Systeme?
Sehr hoch – Erweiterungen, Upgrades und Umkonfigurationen sind ohne umfangreiche Spleißarbeiten möglich.
