GigaDuct Fibre Raceway
Skalierbares Kabelmanagement für Rechenzentren, Industrieumgebungen und Gewerbegebäude

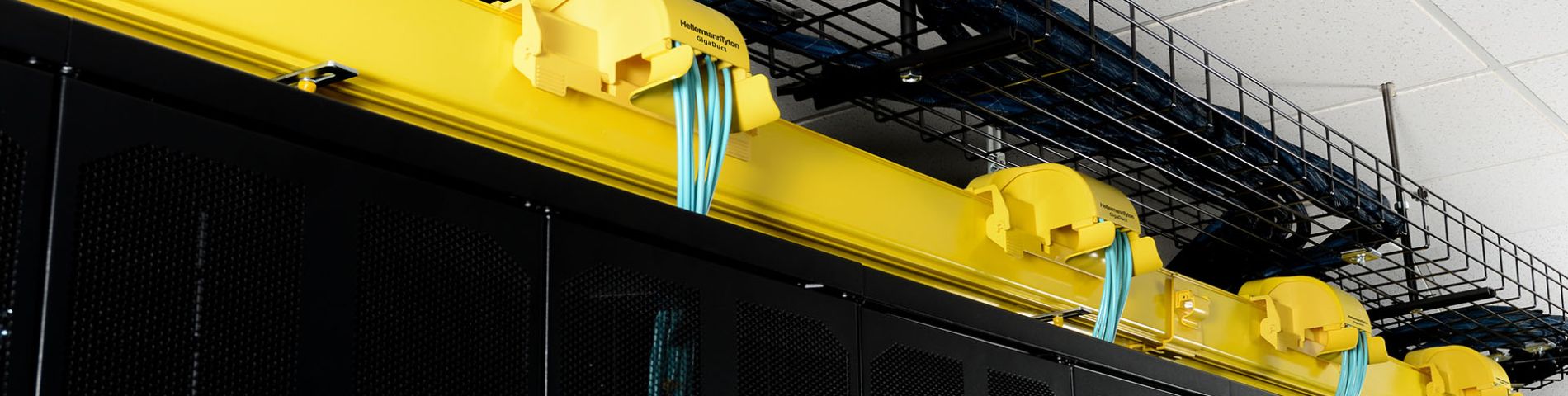

Die saubere, sichere und schnelle Führung für Glasfaser im Data Center
In einer Welt, in der Datenkommunikation das Rückgrat moderner Unternehmen bildet, ist ein zuverlässiges Kabelmanagement im Rechenzentrum unverzichtbar. Mit GigaDuct setzen Sie auf eine Lösung, die mehr bietet als nur Ordnung: Sie vereint höchste Sicherheit, effiziente Installation, zukunftssichere Skalierbarkeit und ein durchdachtes modulares System.
Dank innovativer Features wie werkzeugfreien Kupplungen, LSZH-Materialien für Brandschutz und einem flexiblen Baukastendesign ist GigaDuct die perfekte Antwort auf die wachsenden Anforderungen dynamischer IT-Infrastrukturen. Ob Sie ein neues Rechenzentrum planen oder bestehende Strukturen erweitern – GigaDuct sorgt für optimalen Schutz Ihrer Glasfaserkabel, reduzierte Installationskosten und eine strukturierte, professionelle Kabelführung.
Erleben Sie, wie Qualität, Flexibilität und Zukunftssicherheit in einem System zusammenkommen – und heben Sie Ihr Kabelmanagement auf ein neues Niveau.

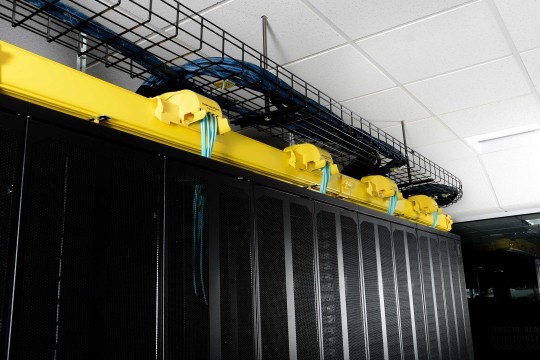

Zuverlässiges und zukunftsorientiertes Glasfaser-Kabelmanagement
In einer Welt, in der Datenkommunikation das Rückgrat moderner Unternehmen bildet, ist ein zuverlässiges Kabelmanagement unverzichtbar. Mit GigaDuct setzen Sie auf eine Lösung, die mehr bietet als nur Ordnung: Sie vereint höchste Sicherheit, effiziente Installation, zukunftssichere Skalierbarkeit und ein durchdachtes modulares System.
Werkzeugfreie Kupplungen reduzieren Installationskosten und bringen Effizienz
Dank innovativer Features wie werkzeugfreien Kupplungen, LSZH-Materialien für Brandschutz und einem flexiblen Baukastendesign ist GigaDuct die perfekte Antwort auf die wachsenden Anforderungen dynamischer IT-Infrastrukturen. Ob Sie ein neues Projekt planen oder bestehende Strukturen erweitern – GigaDuct sorgt für optimalen Schutz Ihrer Glasfaserkabel, reduzierte Installationskosten und eine strukturierte, professionelle Kabelführung.
Erleben Sie, wie Qualität, Flexibilität und Zukunftssicherheit in einem System zusammenkommen – und heben Sie Ihr Kabelmanagement auf ein neues Niveau.

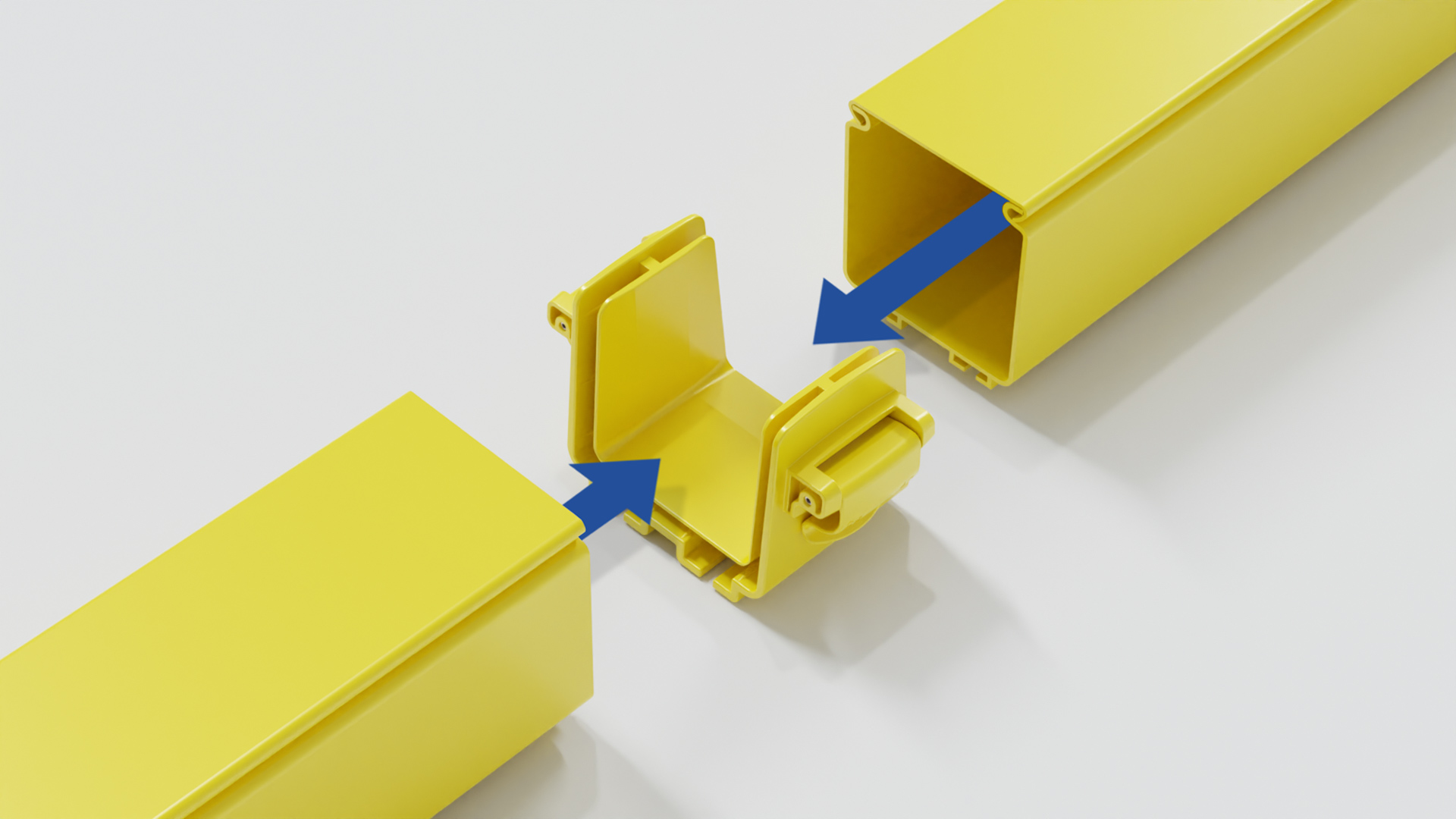

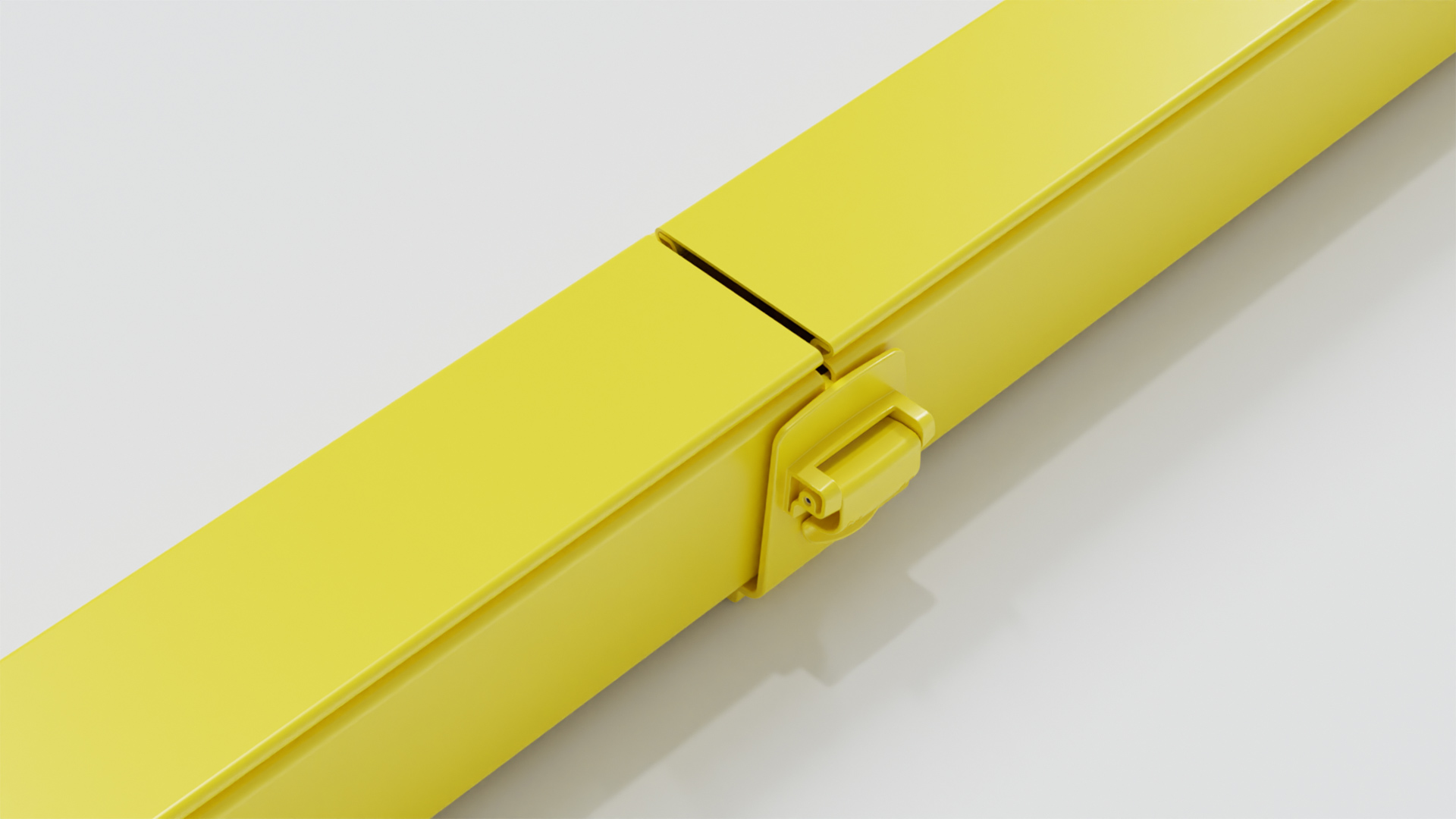

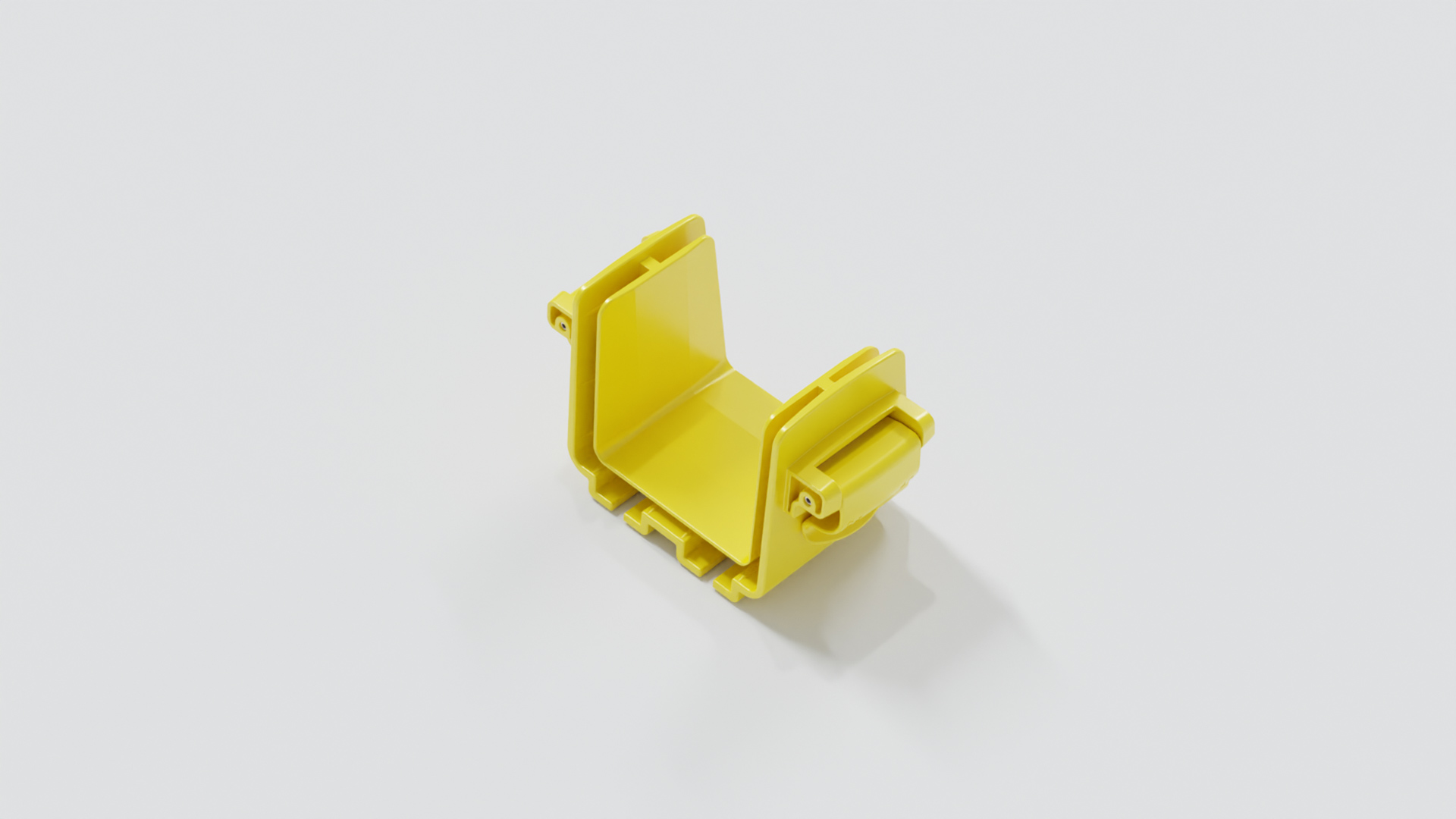

Werkzeugfreie Installation mit dem GigaDuct Kuppler
Mühelose Installation - Werkzeugfreie GigaDuct Kuppler
Bereiten Sie einfach die Kabelkanalabschnitte vor, positionieren Sie die Kupplung und rasten Sie die Laschen ein, bis Sie ein deutliches Klicken hören.
Kapazitäten richtig ermitteln
Die nachstehende Kapazitätstabelle zeigt die empfohlene Anzahl an Kabeln für die GigaDucts und um den den Biegeradius einzuhalten und eine reibungslose Wartung zu gewährleisten. Dies entspricht einer berechneten Füllung von 50 %.
Die Auswahl der richtigen Größe von Anfang an ist entscheidend, um Ihre Anforderungen nicht nur heute, sondern auch morgen und in der Zukunft zu erfüllen. Berücksichtigen Sie Wachstum und planen Sie zusätzlichen Kabelbedarf ein.
Kapazität (Anzahl Kabel bei 50% Füllung)
| GigaDuct (Größe in mm) |
| Kabeldurchmesser (mm) | 50 x 50 | 100 x 100 | 200 x 100 | 300 x 100 |
| 1,6 | 584 | 2296 | 4507 | 6685 |
| 2 | 374 | 1469 | 2884 | 4278 |
| 3 | 166 | 653 | 1282 | 1901 |
| 9,4 | 16 | 66 | 130 | 193 |
| 13,2 | 8 | 33 | 66 | 98 |

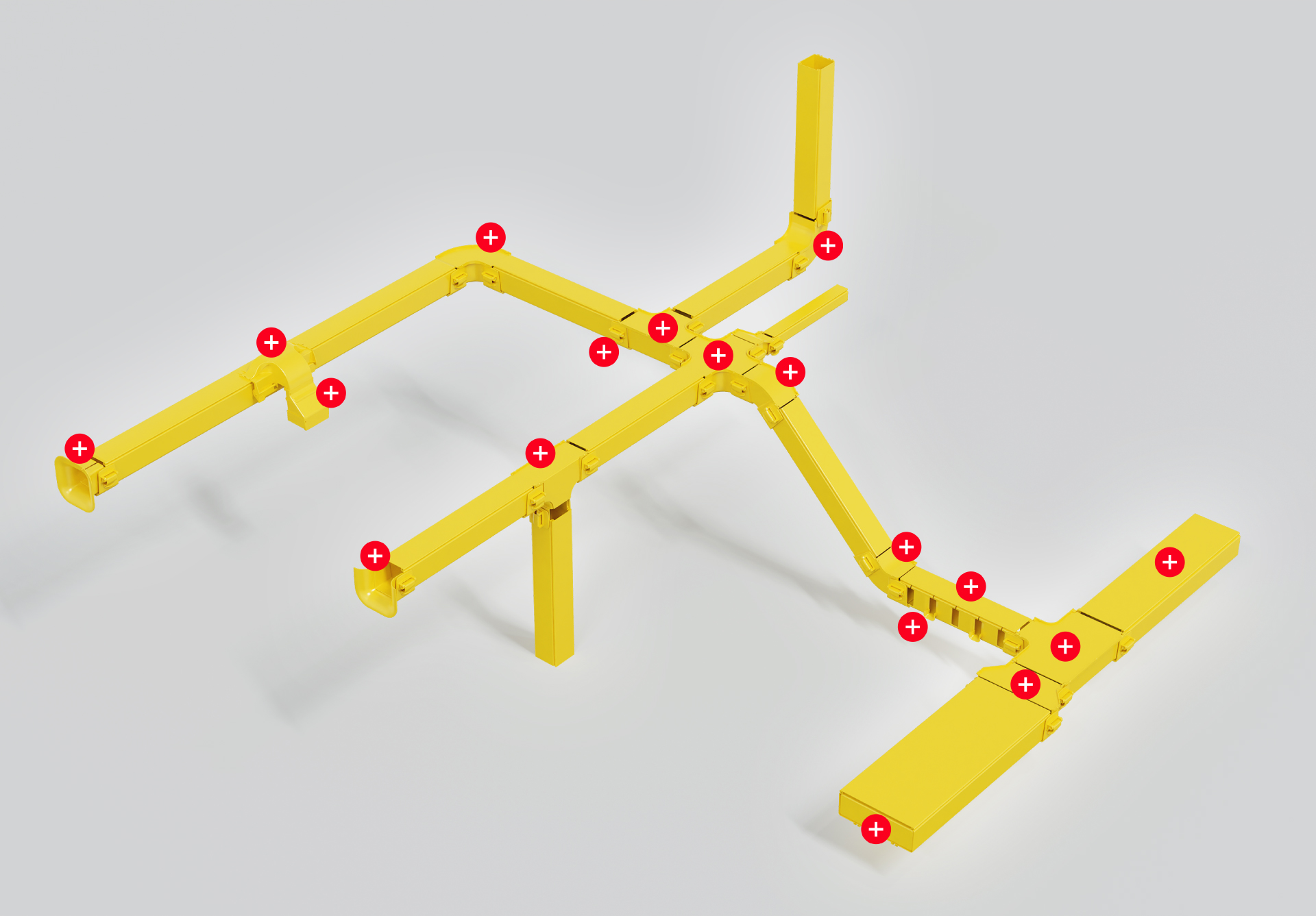

Produkte im Detail

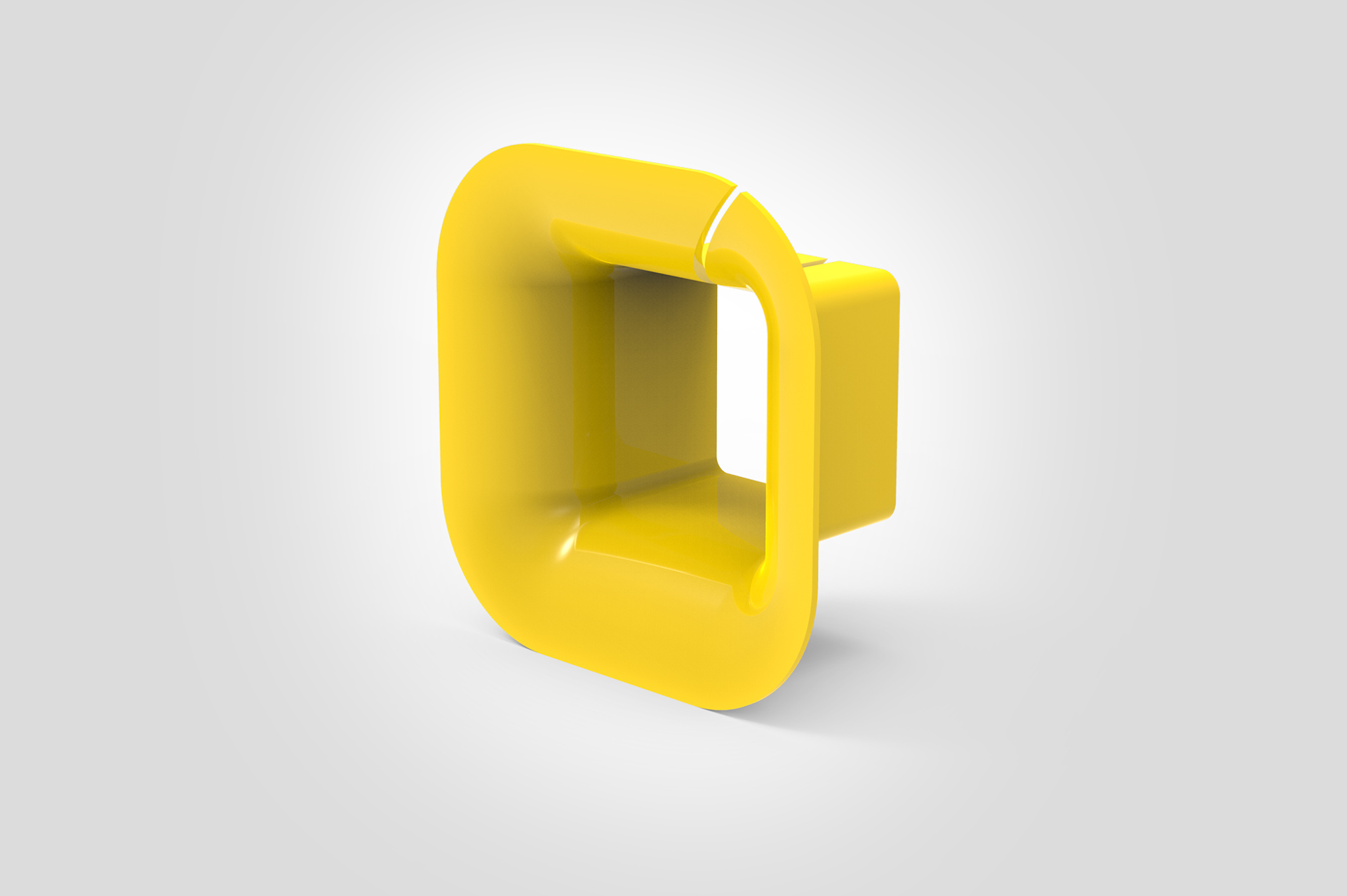

Trompetenauslässe
4-seitige oder 3-seitige Trompetenauslässe helfen dabei, den branchenüblichen Biegeradius von Glasfaserkabeln beim Austritt aus beliebigen horizontalen geraden Kanälen, Formstücken oder Auslässen einzuhalten.

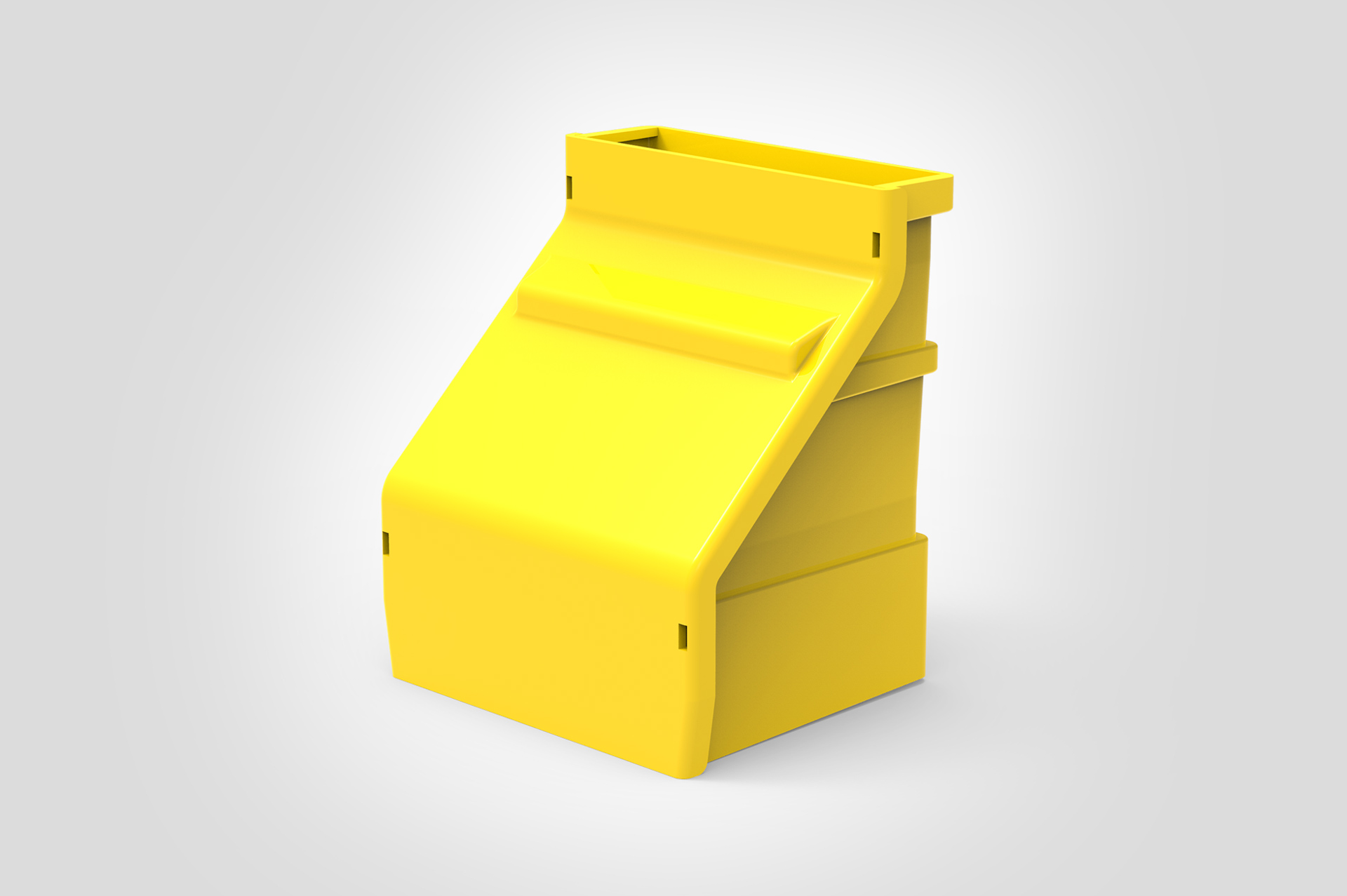

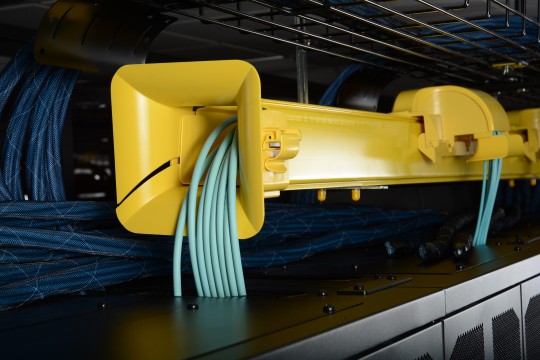

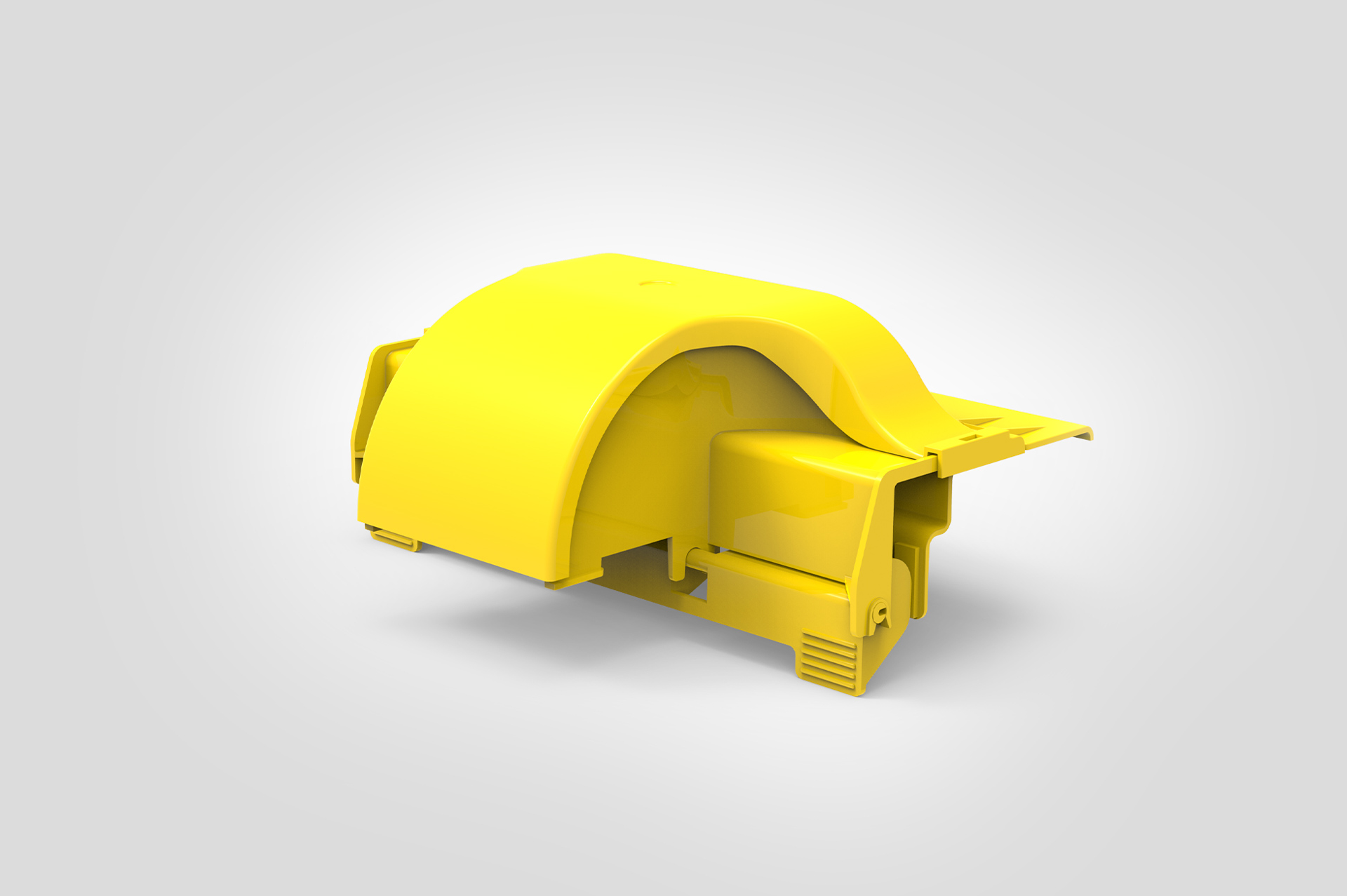

Express-Wasserfall-Auslässe
Die Niedrigprofil-Auslässe lassen sich einfach an der Seitenwand von geraden Kanälen montieren und ermöglichen einen sicheren, definierten Kabelabgang mit optimalem Biegeradius – ideal für eine schnelle, saubere Installation.
Zubehör für Express-Wasserfallauslässe
Zur fachgerechten und sicheren vertikalen Kabelführung aus dem Express-Wasserfall-Auslass gibt es weiteres Zubehör. Sowohl Leerrohr-Adapter als auch Wasserfall-Adapter
unterstützen eine fachgerechte und sichere vertikale Kabelführung. Diese Adapter bieten zusätzlichen Schutz für die herabgeführten Fasern. Leerrohr-Adapter ermöglichen
die Befestigung eines 32-mm-GigaDuct-Leerrohrs. Wasserfall-Adapter sind für dickere Stränge und mehr Volumen geeignet.

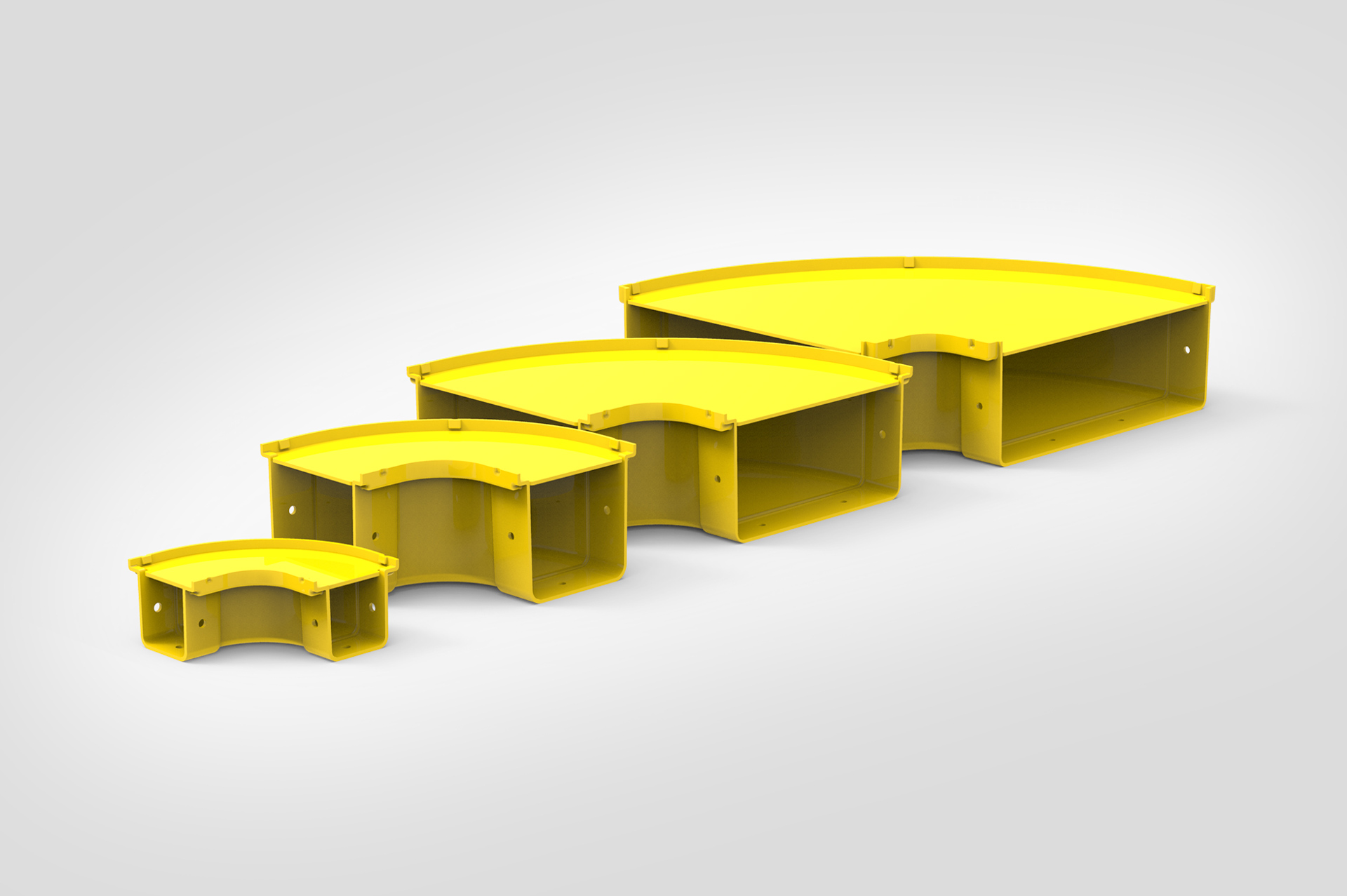

Horizontale Bögen
Horizontale Bögen dienen zur Erstellung von Richtungsänderungen innerhalb horizontaler Leitungswege. Sie sind wahlweise mit einem 45°- oder 90°- Winkel erhältlich und werden mit oder ohne Abdeckung geliefert.

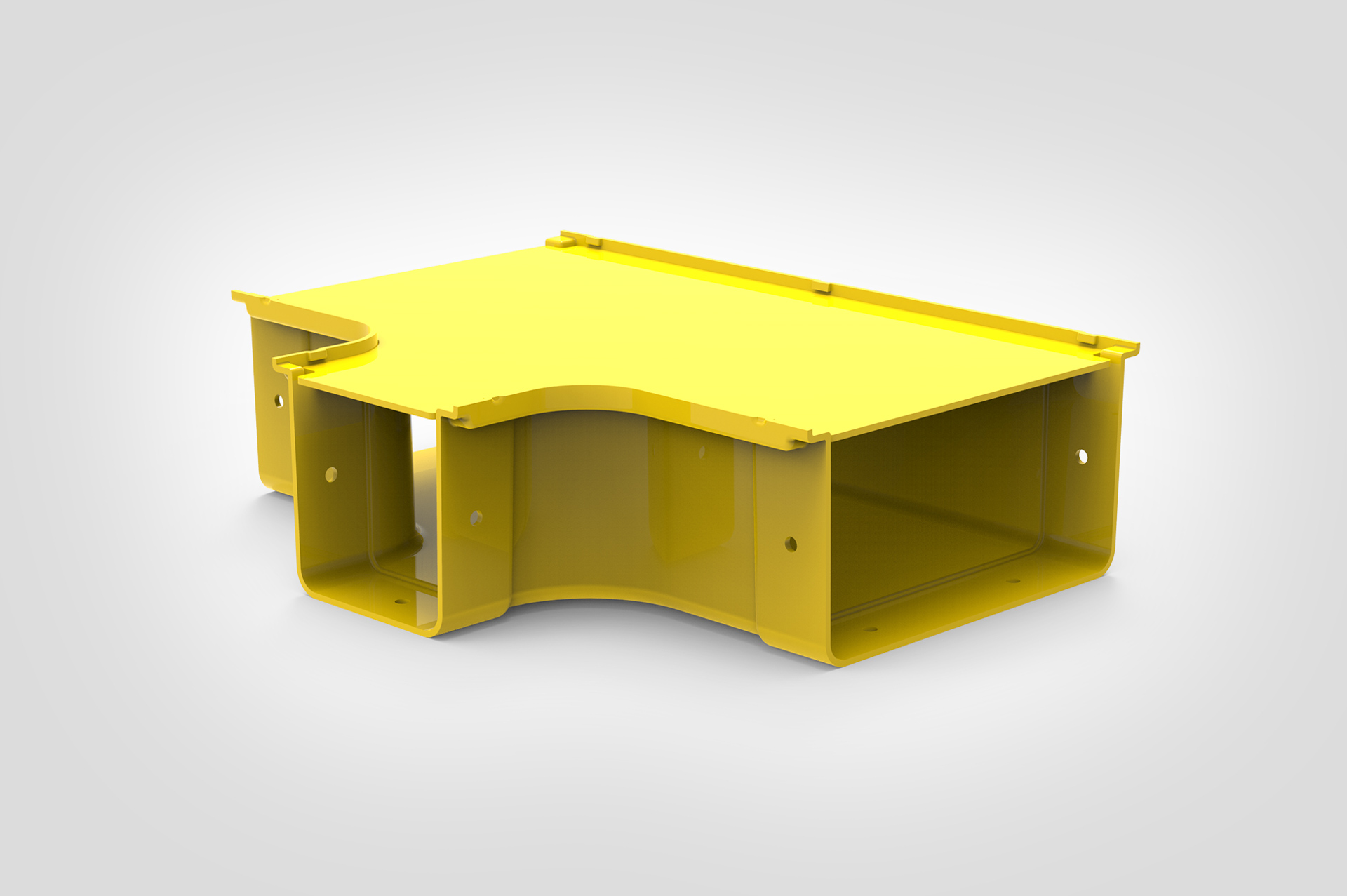

Horizontale T-Abzweige
Horizontale T-Abzweige werden verwendet, um von den Hauptstrecken des horizontalen GigaDucts auf Leitungen gleicher Größe abzuzweigen. Sie werden mit oder ohne Abdeckung geliefert. Es sind auch Reduzierer der horizontalen T-Abzweige verfügbar.

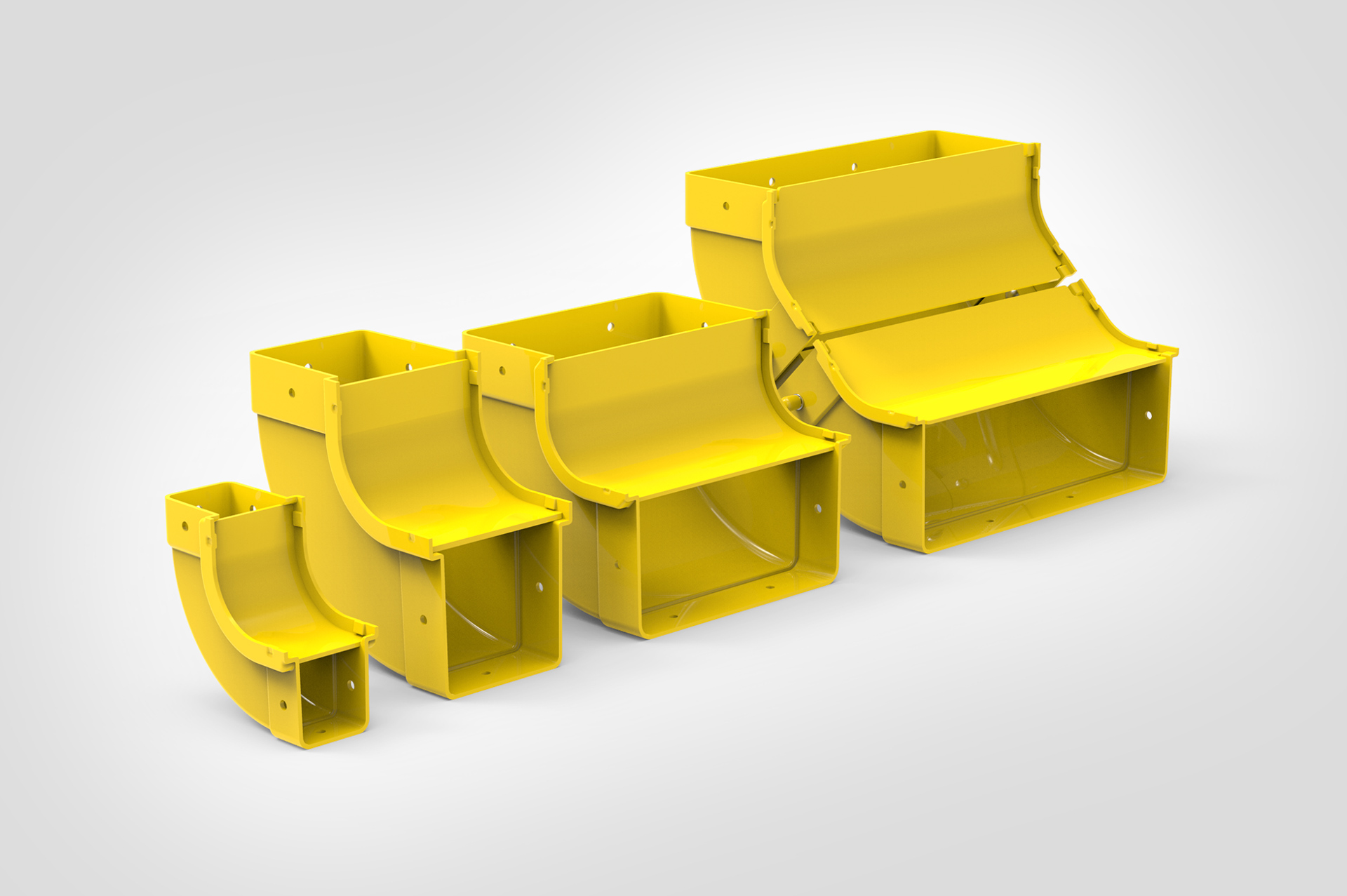

Vertikale Innenbögen 90°
Innenbögen ermöglichen einen vertikalen Aufwärtsübergang von den horizontalen GigaDuct-Strecken. Sie sind mit einem 90°-Winkel erhältlich und werden wahlweise mit oder ohne Abdeckung geliefert.

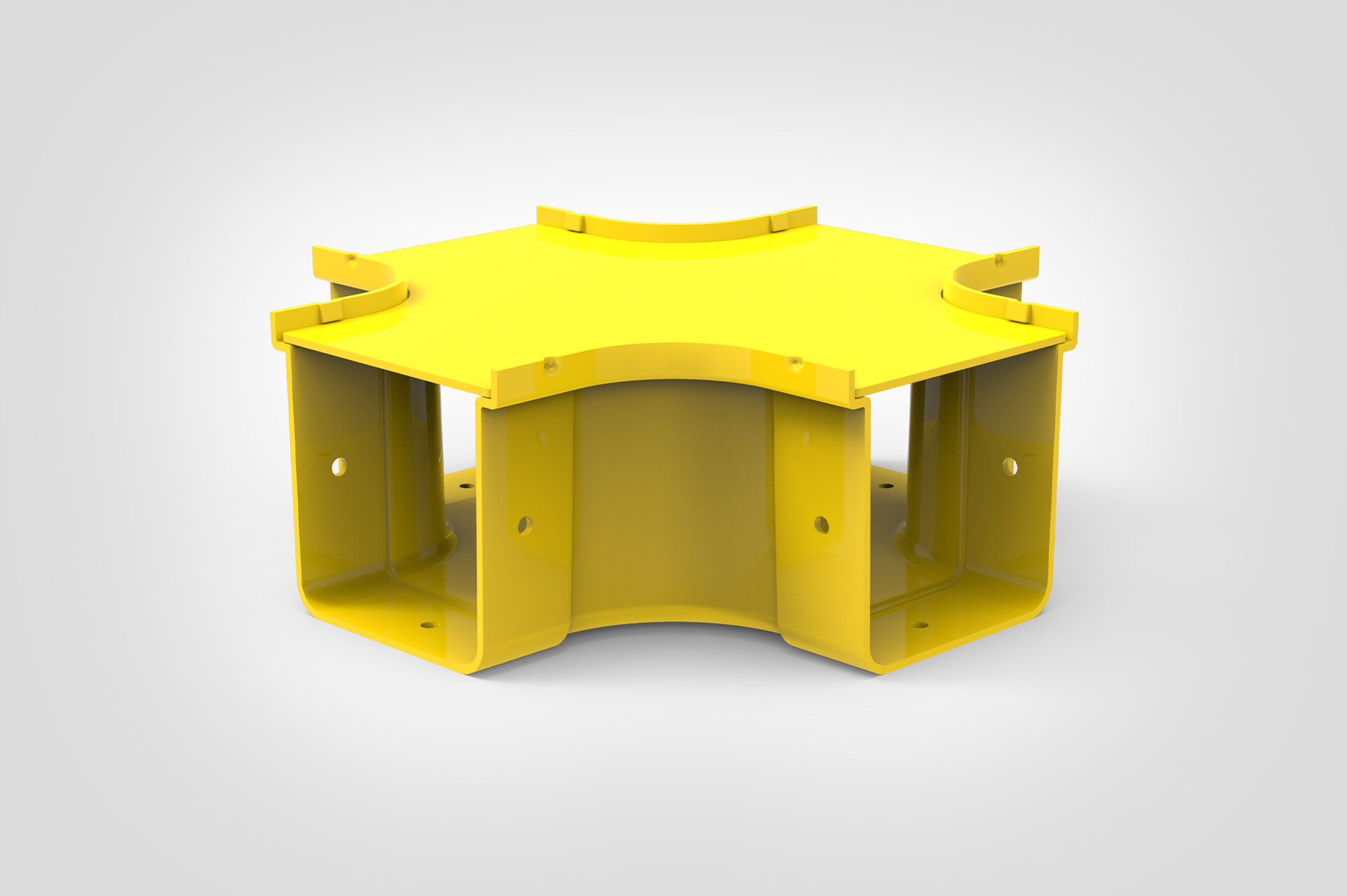

Kreuzungen
Horizontale Kreuzungen schaffen vier Leitungswege für maximale Flexibilität. Reduzier-Kreuzungen ermöglichen zusätzlich das nahtlose Überqueren von Kanälen unterschiedlicher Größe. Beide Varianten sind mit oder ohne Abdeckung erhältlich – ideal für anspruchsvolle Layouts.

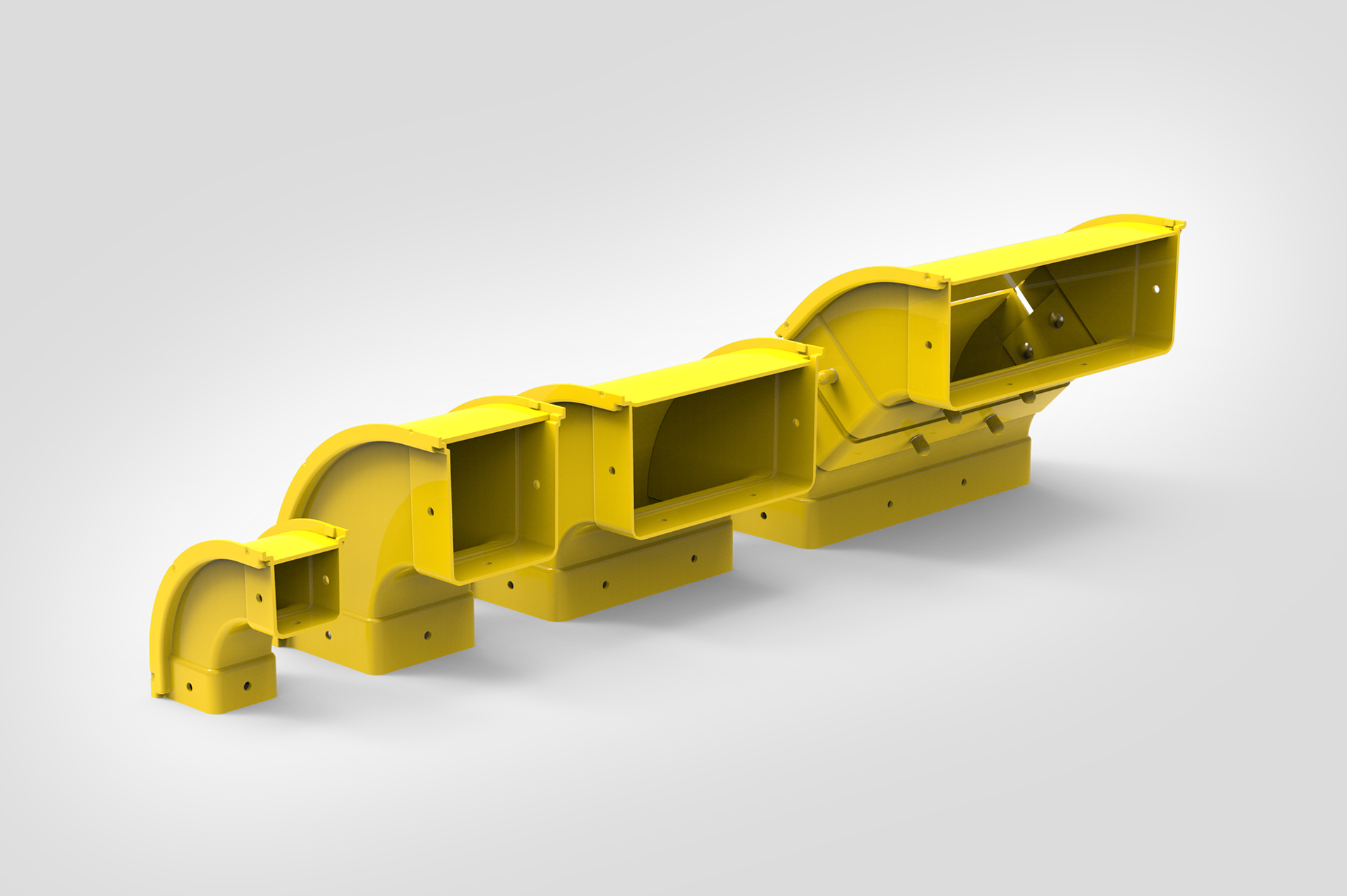

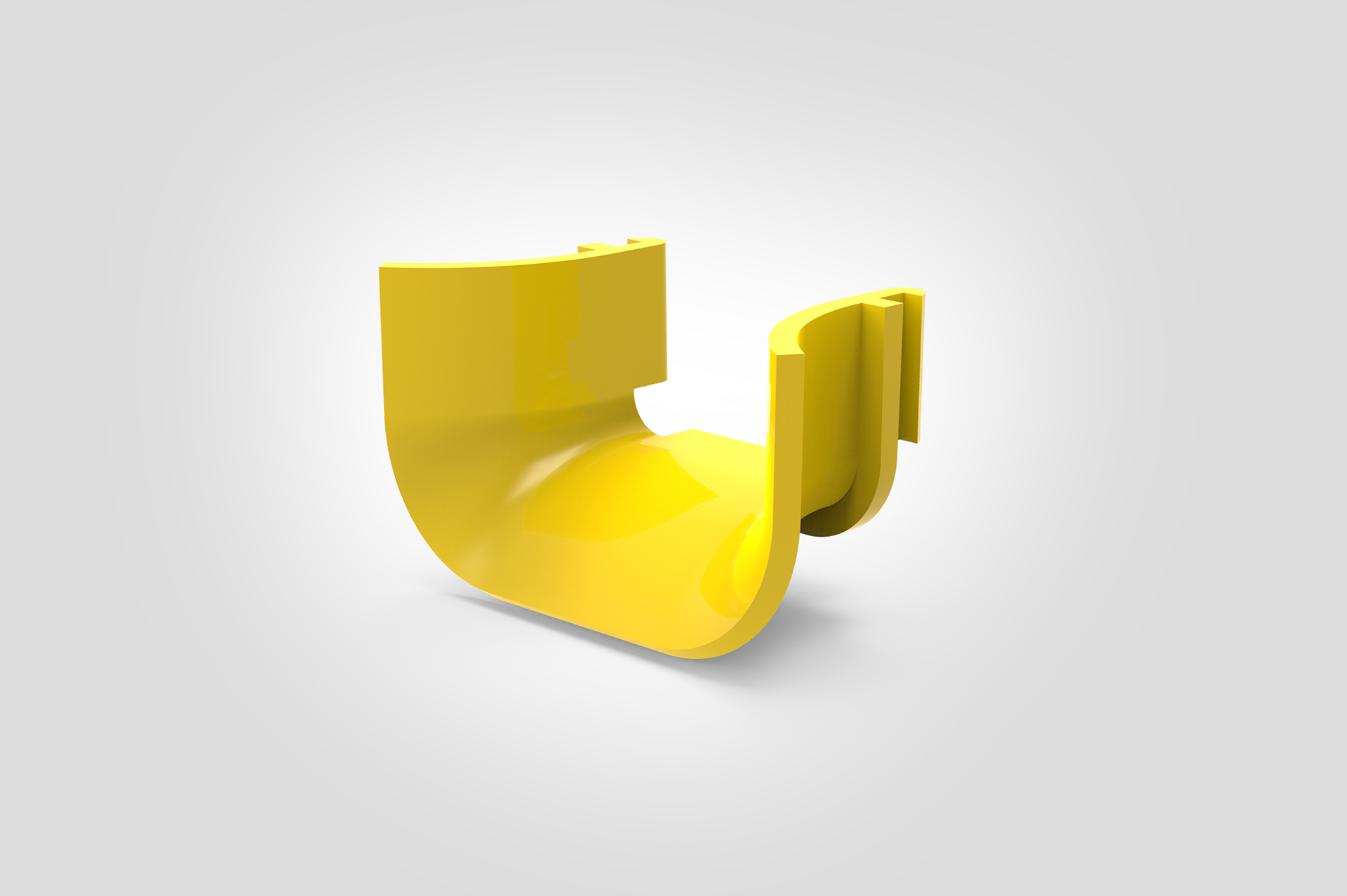

Vertikale Außenbögen
Außenbögen ermöglichen einen vertikalen Abwärtsübergang von den horizontalen GigaDuct-Strecken aus. Sie sind mit einem 45°- und 90°-Winkel erhältlich und werden wahlweise mit oder ohne Abdeckung geliefert.
Vertikale Innenbögen 45°
Innenbögen ermöglichen einen vertikalen Aufwärtsübergang von den horizontalen GigaDuct-Strecken. Sie sind mit einem 45°- Winkel erhältlich und werden wahlweise mit oder ohne Abdeckung geliefert.

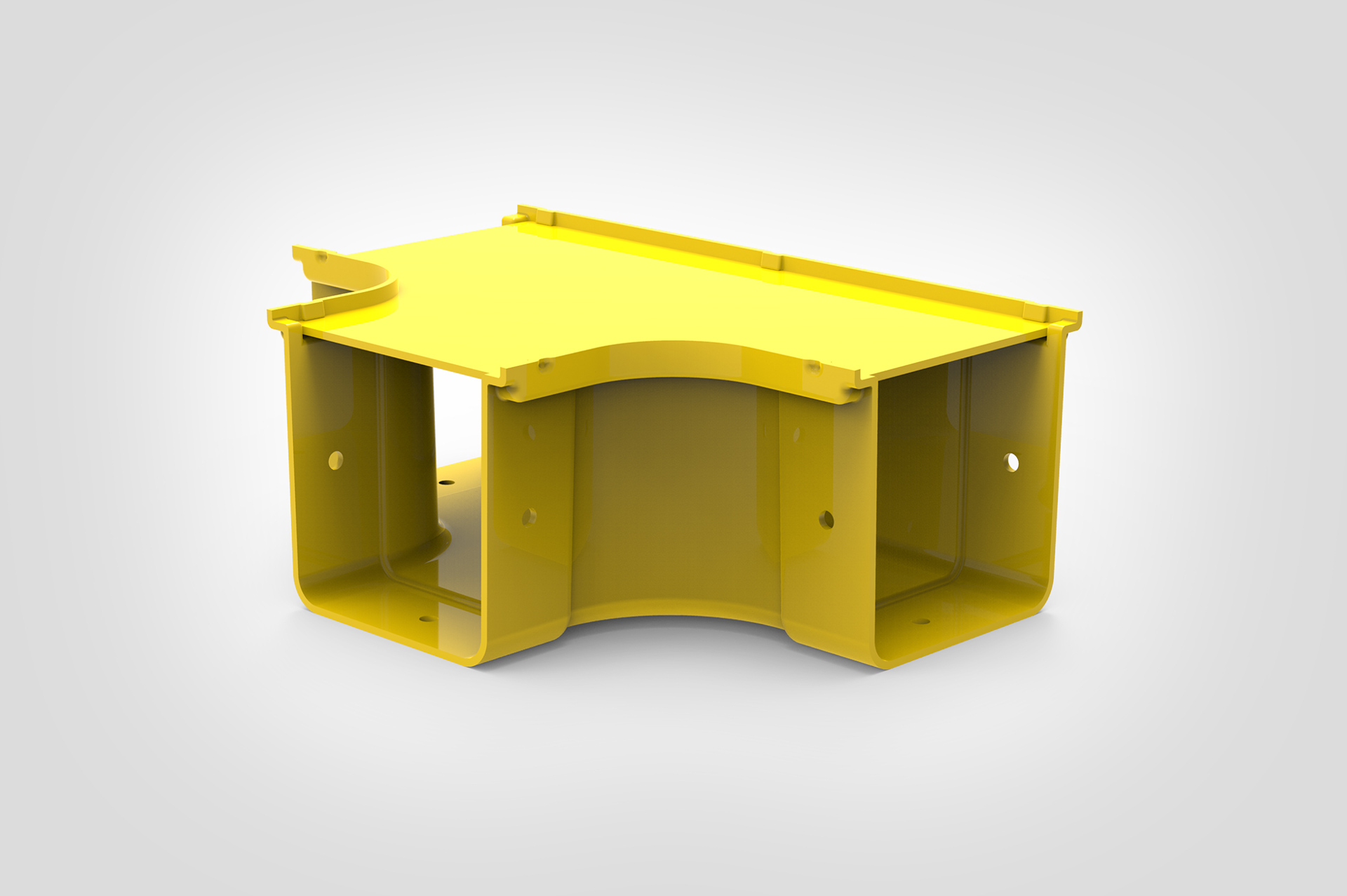

Vertikale T-Abzweige
Vertikale T-Stücke werden verwendet, um vom horizontalen Haupt-GigaDuct auf eine vertikale Führung gleicher Größe abzuzweigen. Sie werden mit oder ohne Abdeckung geliefert. Vertikale Reduzier-T-Stücke werden eingesetzt, um vom größeren horizontalen Haupt-GigaDuct auf eine kleinere horizontale Führung abzuzweigen. Sie werden ebenfalls mit oder ohne Abdeckung geliefert.
Trompetenauslässe
3-seitige Trompetenauslässe helfen dabei,
den branchenüblichen Biegeradius von Glasfaserkabeln beim Austritt aus beliebigen horizontalen geraden Kanälen, Formstücken oder Auslässen einzuhalten.
Geschlitzte gerade Kanalabschnitte
Die horizontale Leitungsführung mit Ausstanzungen alle 50 oder 100 mm ermöglicht eine kontrollierte, sichere Ableitung von Fasern in Schränke oder Racks – genau dort, wo Sie es brauchen. Mit oder ohne Abdeckung geliefert, bietet sie eine elegante Lösung für dichte, flexible und perfekt organisierte Patchumgebungen.
Trompetenauslässe für geschlitzte Kanalabschnitte
Trompetenauslässe für geschlitzte Kanalabschnitte werden speziell mit dem geschlitzten geraden Kanalabschnitten verwendet, um den branchenüblichen Biegeradius der austretenden Glasfasern zu gewährleisten.

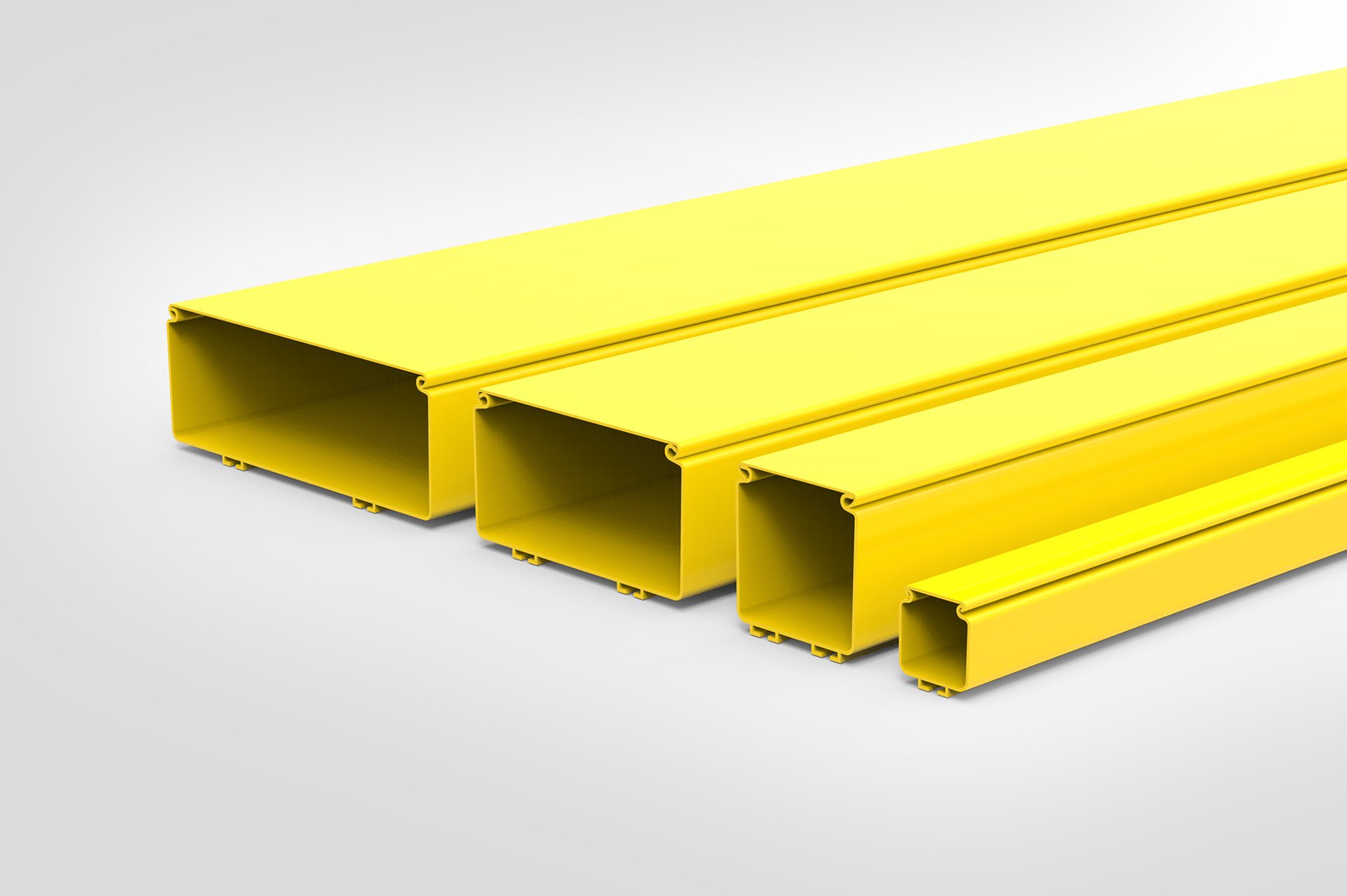

Gerade Kanalabschnitte
Die horizontale Leitungsführung sorgt für strukturierte, geschützte Kabelführung über lange Strecken. Sie lässt sich flexibel mit Bögen, Abzweigen und Kupplungen kombinieren und passt dank verschiedener Befestigungsoptionen in jede
Installationsumgebung. Sie werden mit oder ohne Abdeckung geliefert, für eine klare, zuverlässige Glasfaserinfrastruktur.
Horizontale T-Abzweige mit Reduzierung
Horizontale Reduzier-T-Abzweige werden verwendet, um von den größeren Hauptstrecken des horizontalen GigaDuct auf kleinere horizontale Leitungen abzuzweigen. Lieferung mit oder ohne Abdeckungen.

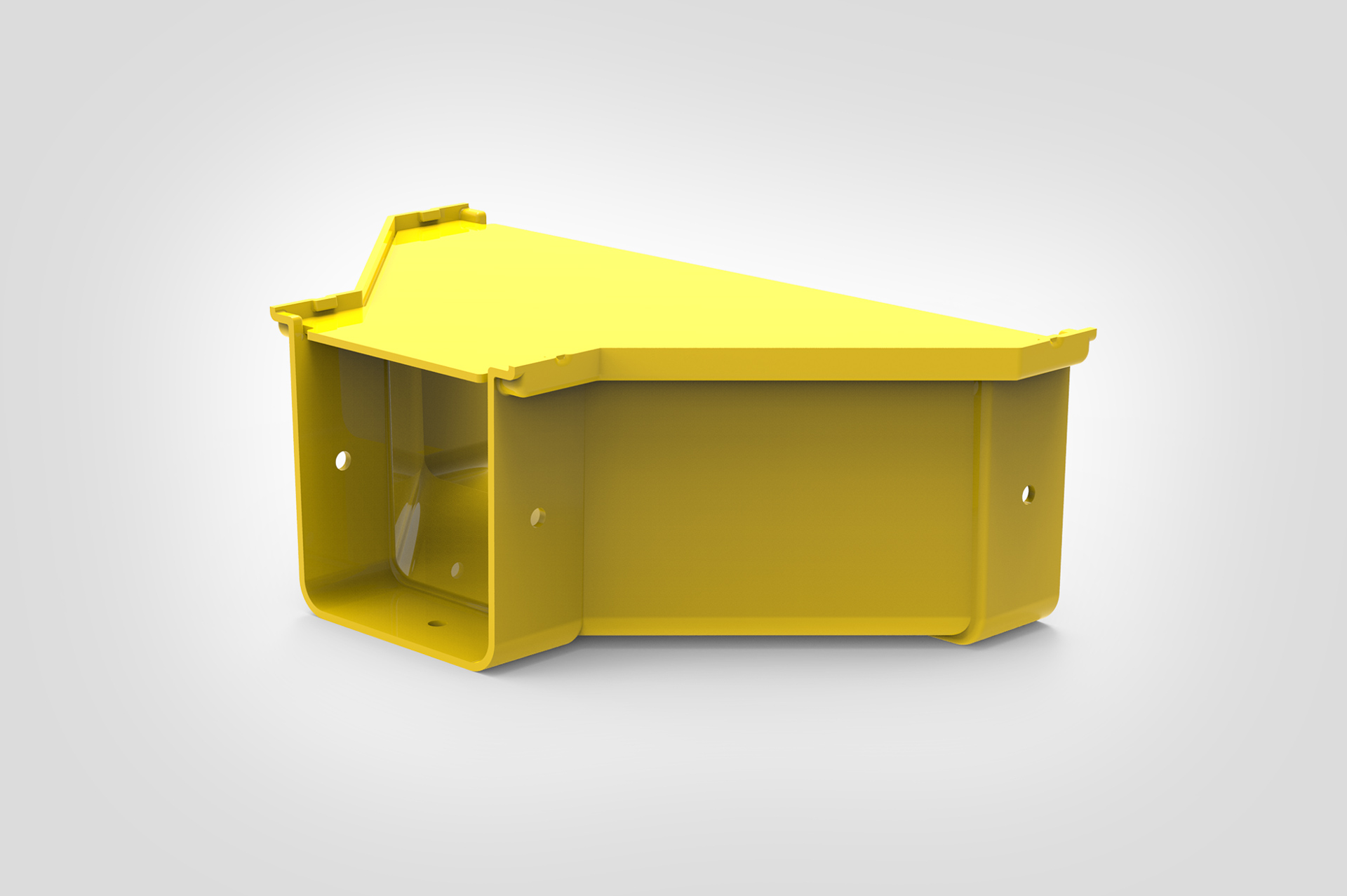

Horizontale Kanal-Reduzierer
Horizontale gerade Kanal-Reduzierer werden verwendet, um gerade horizontale GigaDuct-Kanäle unterschiedlicher Größe miteinander zu koppeln. Wird wahlweise mit oder ohne Abdeckung geliefert.
Endkappen
Endkappen werden verwendet, um offene Enden von horizontalen geraden Kanälen zu verschließen und Glasfaserkabel geschützt und sicher zu verstauen.
Werkzeugfreie Kupplungen
Das Kernstück der GigaDuct-Serie sind die innovativen werkzeugfreien Kupplungen, um horizontale gerade Kanalabschnitte, Bögen, T-Abzweige, Kreuzungen und Reduzierstücke ohne Muttern, Schrauben oder Werkzeuge zu
verbinden:
- werkzeugfrei zu montieren, steckbar
- effizient, da wiederverwendbar
FAQ
- Welche Systeme für Kabelmanagement im Data Center gibt es?
- Kabelbinder (Cable Ties): Einfach und kostengünstig; ideal für geringe Kabellast, aber unflexibel bei Änderungen und bieten keinen physischen Schutz.
- Kabelpritschen (Cable Trays): Offene Stahl- oder Aluminiumstrukturen mit hoher Tragfähigkeit, ideal für Belüftung und Inspektion, erfordern jedoch mehr Platz und sind offen für Staub.
- Raceways/Ducts: Geschlossene oder halbgeschlossene Kanäle (z. B. LSZH, feuerbeständig), schützen Kabel zuverlässig, sauberes Erscheinungsbild.
- Wann sollte man welches Kabelmanagementsystem einsetzen?
- Cable Ties: Bei schnellen, temporären Verbindungen mit geringer Kabellast.
- Trays: Für volumetrisch intensive Daten- oder Stromkabel, wo Belüftung und einfache Erweiterung wichtig sind.
- Raceways/Ducts: Ideal für Glasfaser oder kabelgefüllte Umfelder, in denen Schutz, Green-Zone-Cleanliness und Ästhetik zählen.
- Was sind die typischen Herausforderungen bei unstrukturiertem Kabelmanagement?
- Beeinträchtigte Kühlung und dadurch Überhitzung.
- Erhöhte Ausfall- und Wartungszeiten.
- Sicherheitsrisiken: Stolperfallen, erhöhte Brandgefahr.
- Eingeschränkte Skalierbarkeit und Nachrüstbarkeit.
- Welche Vorteile bietet GigaDuct Fibre Raceway gegenüber anderen Systemen?
- Vollständig geschlossenes Design: Optimaler Schutz vor Schmutz, mechanischen Schäden und Störungen.
- Werkzeugfreie „Click-Fit“ Montage: Schnellste Installation am Markt, inklusive Kupplungen und Drops.
- Biegeradiuskontrolle: Konsistent ≥ 30 mm, schützt empfindliche Fasern.
- Brandschutz & Standards: LSZH, UL94 V‑0/V‑1, GR‑63, UL2024A konform.
- Modular & skalierbar: Plug‑and‑play Komponenten – ideal für Nachrüstungen.
- Ästhetisch & sauber: Halbtransparentes, gelbes Design signalisiert Glasfaserführung.
- Wo kann ich GigaDuct kaufen?
Über unser Vertriebsteam. Gerne vermitteln wir Ihnen den nächstgelegenen Ansprechpartner. Nutzen Sie dazu bitte unser Kontaktformular.
Sie können sich jederzeit unverbindlich beraten lassen.
